ALT YAPI KABLOLAMA-YAPISAL KABLOLAMA

Ağ (Netwok) ,Telekomünikasyon sistemlerinin  ve güvenlik sistemlerinin hızlı ve problemsiz çalışabilmesi için   kablolama altyapısının sağlıklı kurulmuş olması gereklidir- Network sistemlerinde   kablolama alt yapısı kadar uzun süreli kullanılan başka hiç bir arabirim yoktur- Bu denli önemli olan kablolama alt yapısı   kurumların toplam network yatırımlarının %5’sini   telefon yatırımlarının % 13 nü kamera sistemlerinin  %25 oluşturmasına rağmen   karşılaştığımız network problemlerinin %80 inin ve telefon santrali problemlerinin %40’ini ve guvenlik sistemlerinin %50 sini  ise   hatalı tasarlanmış ve mühendislik standartlarına uyulmadan yapılan kablolama sistemleri oluşturmaktadır-

Yapısal kablolama sistemlerinin hazırlanmasının temel nedeni   network sisteminin ve telefon sisteminin problemsiz olarak büyümesini sağlamaktır-  Bu nedenle   kablolama alt yapısı oluşturulurken doğru bir tasarım ve projelendirme yapılmalı   kaliteli işçilik ve malzeme kullanılmalı   standartlara uygun olarak test   etiketleme ve dokümantasyon yapılarak   yıllarca kullanılmalıdır- Yapılacak olan bir kablolamada aşağıdaki hususlara mutlaka uyulmalıdır:





• Veri (Data) kabloları ortama göre UTP (Unshielded Twisted Pair)   STP (Shielded Twisted Pair) ya da Fiber Optik olarak tercih edilmelidir-

• Kullanılan data kabloları Cat 5   Cat 6   Cat 7 gibi standartları desteklemelidir

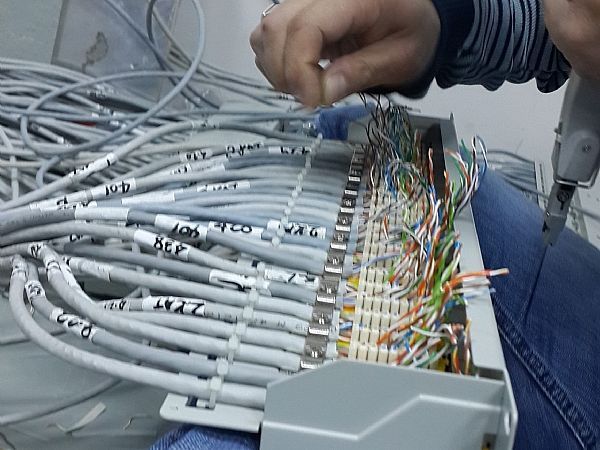

• Mimariye göre sıva altı   zemin altı   kanal içi   vb- şekilde kullanıcının masasına ulaştırılan data kabloları  ve telefon kabloları mutlaka bir prizinde sonlandırılmalıdır- Elastik olmayan bu kabloların uçlarına data plug (RJ-45  RJ15 Connector) takılmamalıdır- Kabloların diğer uçlarının toplandığı merkezde (tercihen sistem odası)   kablolar Patch Panel denen pasif cihazlarda sonlandırılmalıdır-




• Data Prizleri Telefon Prizleri-Bilgisayar ve Patch Panel Switch arasındaki bağlantılar   patch kablo olarak adlandırılan   çok telli kablolar ile üretilmiş   yumuşak ve elastik ara kablolar ile yapılmalıdır-

• Data ve telefon kablolaması projelerinde mutlaka elektriksel altyapı gözden geçirilmelidir- Bilgisayar sistemleri için ayrı bir topraklama hattının olduğundan emin olunmalı   toprak voltaj seviyelerinin tolere edilebilir sınırlar içinde olduğuna dikkat edilmelidir-



Yapısal Kablolamanın Avantajları
• Bilgisayar   yazıcı   güvenlik kamerası vb- her türden aktif sistem aynı kablolama üzerinde çalışabilmektedir-

• Yapısal kablolama sistemleri için verilen “uzun periyotlu sistem ve uygulama garantisi” (üreticiye göre değişmekle birlikte (15-20 yıl) ve bu sisteme sahip olmakla yükselecek ortak yazılım   donanım kullanma oranının sağlayacağı maliyet düşürücü etkiler düşünüldüğünde   ilk yatırım maliyetlerinin yüksek olmasına rağmen   sistem   düşük bir “toplam sahip olma maliyeti” ile elde edilir-

• Yapısal Kablolama; büyük miktarlardaki bilginin   ses   veri ve görüntü şeklinde iletim ve paylaşımını sağlayan; intranet   video konferans   IP Telefonu vb- uygulamaları destekler-

• Sistemin getirdiği esneklik sayesinde patch panelde yapılacak basit bir port değişikliği ile; herhangi bir data noktası veya telefon hattının başka bir yere taşınabilmesine olanak sağlanmaktadır-

• Yapısal Kablolama üzerinden kaynaklanabilecek arızalar kısa sürede tesbit edilip giderilebilir-

• Sistem yönetiminin basitleşmesi ile uzman çalıştırma ihtiyacı ortadan kalkar-

• Kablolama organizasyonu sağlanmakta ve uygulanan patch panel ve kabinet sistemi ile kablolar dekoratif bir görüntü kazanmaktadır-

• Yapısal kablolama ile 1 Gbps’a kadar bütün hızları desteklemek mümkündür



Kablolama Kategorileri
Yapısal kablolama çözümleri   kategoriler ile tarif edilir- Bir kablolama çözümünün kategorisi   veri aktarım hızını belirler- Bu kategoriler aşağıdaki gibidir:
• Cat 5 Kablolama
Kategori 5   100Mbit/s Ethernet hızına kadar tüm yerel ağları destekleyen açık v esnek bir alt yapı sağlar-
Yerel ağlar (LAN) için 1000Mbit/s hızına kadar destek (Gidabit Ethernet) verir-
 Cat 6 Kablolama
Daha yüksek performanslı (250 Mhz) kablolama sistemleri sağlar- Şu anda 1 Gigabit’e kadar desteklemesine rağmen   gelecekte daha yüksek hızları destekleme potansiyeli vardır-




• Cat 7 Kablolama
Tamamen ‘shielded’ yapıdadır ve 600MHz’i destekler- Cat 5/6’ya göre iki katından daha fazla bant genişliği sağlar-
• Fiber Optik
Gigabit Ethernet ve 10 Gigabit Ethernet Backbone teknolojileri dahil   yüksek hızlı fiber transmisyon sistemleri için uygundur- OM1  OM2   OM3 ve OS1 gibi ikinci jenerasyon fiberler kullanılır-

Analog kamera sistemlerde video aktarımı ve IP kameranın çalışması için gerekli enerjinin sağlanmasında ayrı ayrı kablo çekilmesi gerekmektedir. IP sistemlerde ise PoE switchler kullanılarak gerekli veri aktarımı ve enerji aynı kablo üzerinden sağlanmaktadır. Dolayısıyla kablolama için ayrılacak zaman ve alt yapı maliyeti yarıya inmiş olur.
Burada dikkat edilmesi gereken en önemli konu,
güvenlik kamerası ile kayıt cihazı arasındaki mesafedir. Örneğin PoE beslemeli kamerların video aktarımı sırasında sorun yaşanmaması için kablolama mesafesini en fazla 100 metre olarak hesaplamak daha güvenilir olacaktır.
